692,90 CHF
Sofort verfügbar, Lieferzeit: 1-3 Tage
Übertragungsart: HDBaseT, Anschluss Seite A: HDMI, RJ45, Toslink, Anschluss Seite B: Toslink, HDMI, RJ45, 3.5 mm Klinke

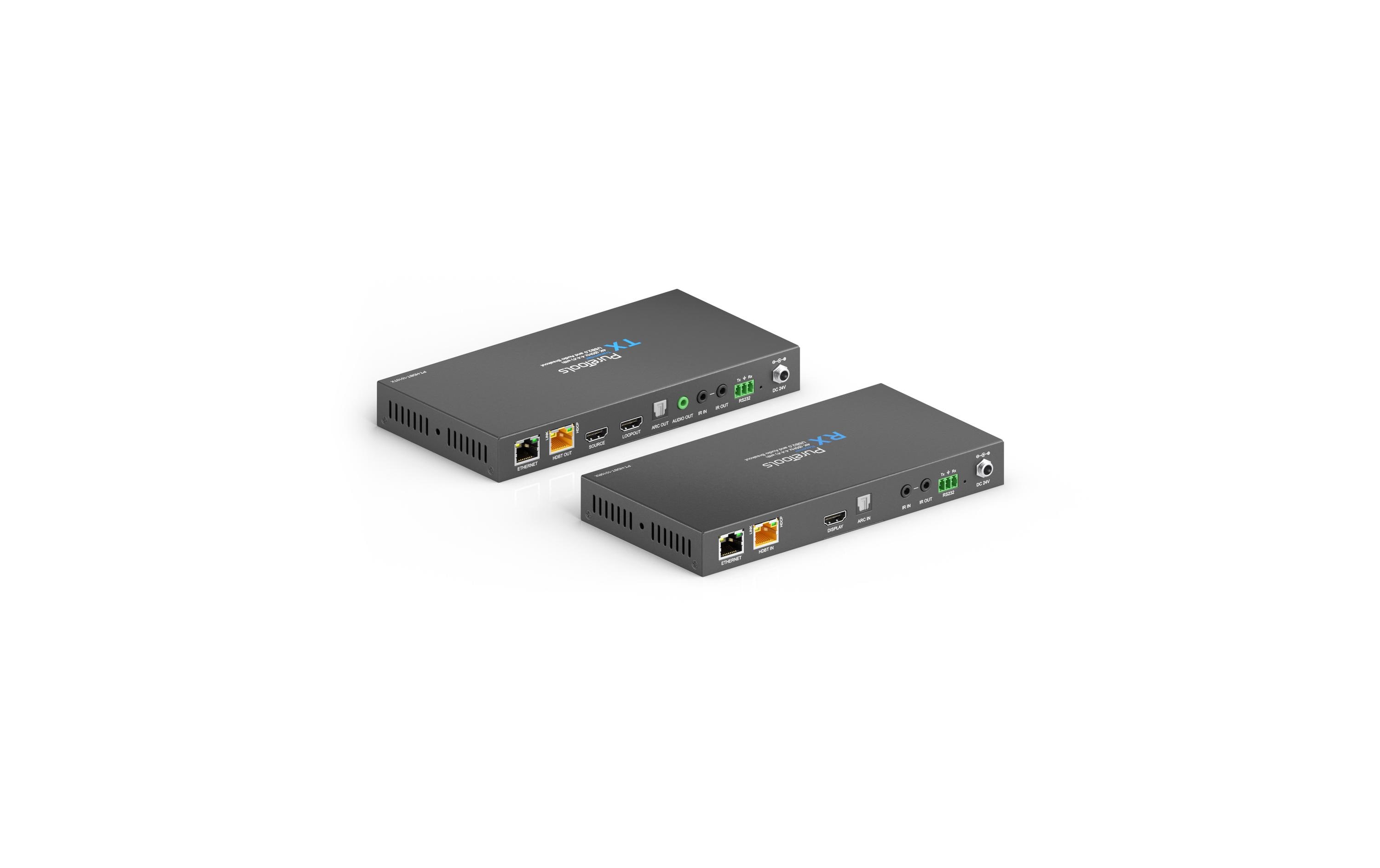

PureTools HDMI Extender PT-HDBT-1010 HDMI HDBaseT Set
4K 18Gbps HDMI HDBaseT Extender Set
- Anschluss Seite A: HDMI; RJ45; Toslink
- Anschluss Seite B: 3.5 mm Klinke; HDMI; RJ45; Toslink
- Max. Auflösung: 3840 x 2160 (Ultra HD 4K)
- Übertragung von HDMI via HDBaseT bis zu 100m (4K)
- Bidirektionales PoC und USB, Pass-Through für RS232 und Ethernet
- Analoge Audioauskopplung, ARC Funktionen, 4 USB-A v2.0 KVM Ports an TX / RX
Das HDMI via HDBaseT Spec 3 Extender Set PT-HDBT-1010 überträgt HDMI Signale mit voller 4K@60 4:4:4 Auflösung über eine Distanz bis zu 80 Meter bzw. mit 4K@60 4:2:0 Auflösung bis zu 100 Meter. Das Set unterstützt die HDMI Version 2.0 mit einer max. Bandbreite von 18Gbps inkl. HDCP 2.2 / 1.4. Sowohl am Transmitter als auch am Receiver befinden sich je vier USB-A "Device" Ports sowie ein USB-B "Host" Anschluss. USB Signale, z. B. für KVM, USB Speicher oder Monitoring-Hardware können so an beiden Enden integriert und am jeweils anderen Ende an den verarbeitenden PC angeschlossen werden. Zwischen "Host", bzw. "Device" Modus kann an beiden Geräten mittels DIP Schalter umgeschaltet werden. Ein weiterer DIP Schalter am Receiver stellt den ARC Modus auf "HDMI", S/PDIF" oder "Pass-Through" ein. Das System ermöglicht die bidirektionale Übertragung (bzw. Pass-Through) von PoH / PoC und Ethernet. Per RS232 können beide Geräte separat angesteuert werden. Eine analoge Stereo-Audioauskopplung steht ebenfalls zur Verfügung.
Grosse Reichweite

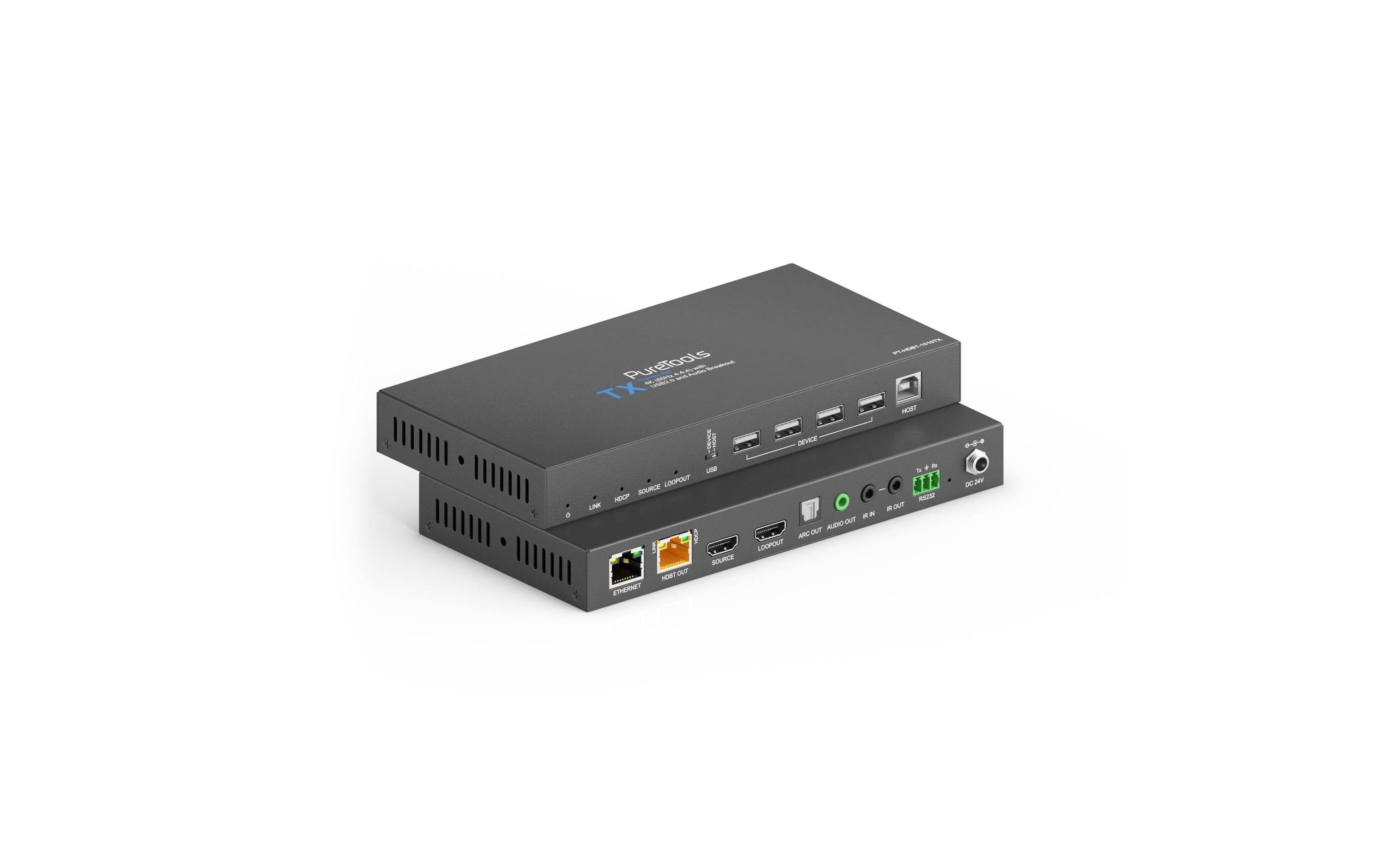

Das PT-HDBT-1010 4K 18Gbps HDMI HDBaseT Spec 3 Extender Set besteht aus Transmitter (TX) und Receiver (RX) und überträgt eingehende HDMI Signale via HDBaseT. Hierzu werden beide Geräte mit einem herkömmlichen Cat. Kabel (Cat.5e / Cat.6a) über Distanzen bis zu 80 Meter für 4K Auflösungen mit max. 60Hz bei 4:4:4 Farbunterabtastung oder bis zu 100 Meter für 4K Auflösungen mit max. 60Hz bei 4:2:0 Farbunterabtastung miteinander verbunden. Am Transmitter steht ausserdem ein HDMI Loop-Ausgang zur lokalen Ausgabe des HDMI-Signals am TX-Standort zur Verfügung.
Anschlussmöglichkeiten

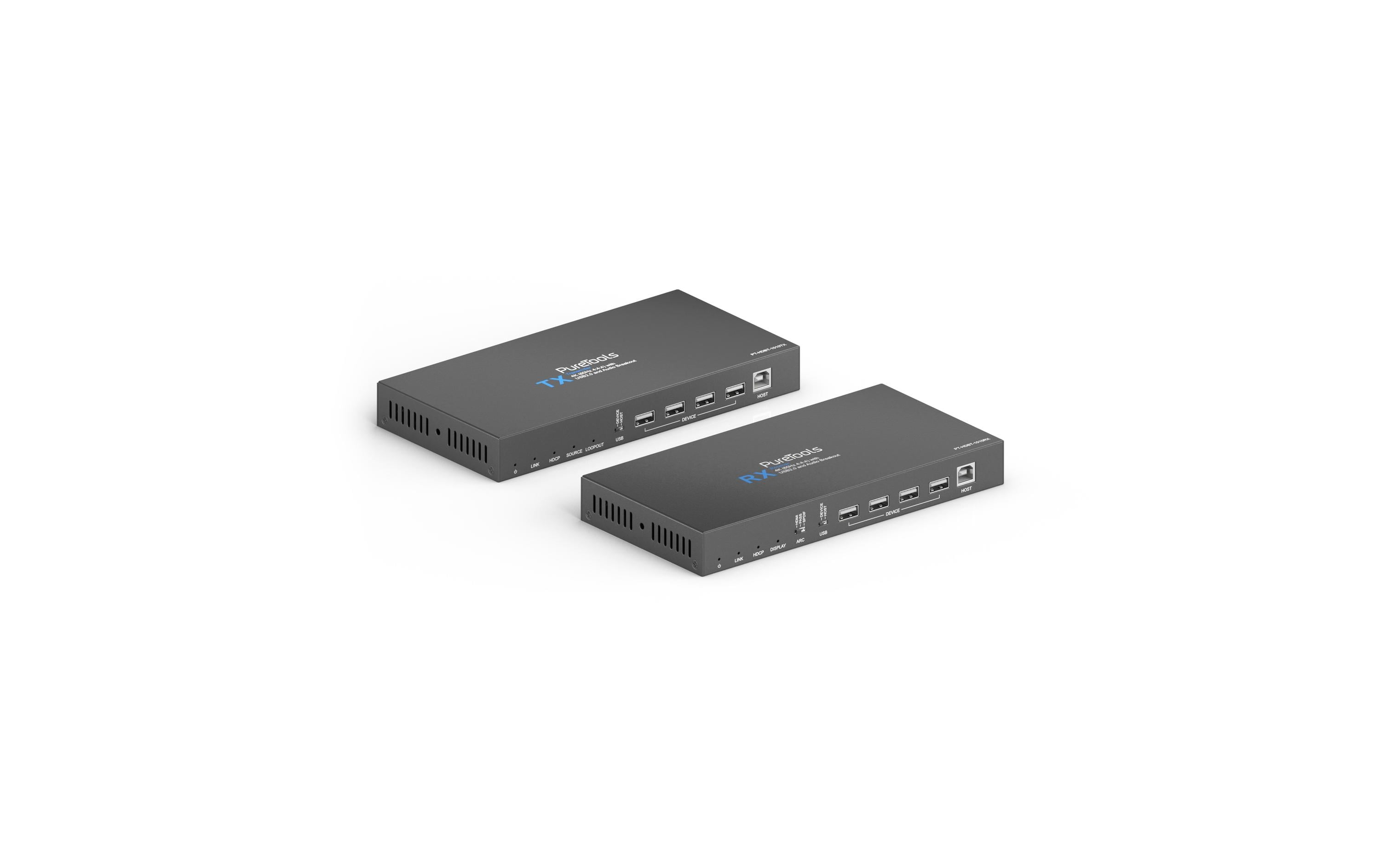

An beiden Geräten befinden sich jeweils ein USB-B sowie vier USB-A Anschlüsse. Die USB-A "Device" Ports bieten die Möglichkeit USB 2.0 Geräte anzuschliessen und an das jeweils andere Gerät per HDBaseT zu übertragen, an welchem dann der verarbeitende "Host" PC per USB-B angeschlossen wird. So ergeben sich eine Reihe möglicher Szenarios zur USB Signalverteilung, z. B. der Anschluss von USB Speichergeräten in einem Serverraum, auf die ganz einfach von dem jeweiligen Host PC am Arbeitsplatz bzw. Präsentationsort zugegriffen werden kann. Auch der Anschluss von KVM Geräten, also u. a. Keyboard, Maus und Webcam zur Nutzung mit weiter entfernten PCs ist so möglich. Unterstützt wird "Hi-Speed" USB 2.0, was die Integration älterer und neuer Geräte ermöglicht. Geräte mit USB 3.x oder höher übertragen somit mit maximal 480Mbps USB 2.0 Hi-Speed Datenrate. Ob Transmitter bzw. Receiver im "Host" oder "Device" Modus arbeiten, lässt sich ganz einfach per DIP Schalter an beiden Geräten einstellen.
Weitere Besonderheiten
Ein weiteres herausragendes Feature des PT-HDBT-1010 ist die vielseitige ARC Kompatibilität, welche die Verbindung zu neuen und älteren Audiogeräten wie AVRs ermöglicht. Insgesamt drei Modi stehen hier zur Verfügung, zwischen welchen ebenfalls ganz einfach per DIP Schalter umgeschaltet werden kann. Im Modus "HDMI" wird das ARC Signal vom angeschlossenen HDMI Display am Receiver in ein kompatibles Audiosignal gewandelt, dann per HDBaseT zurück an den Transmitter übertragen und am HDMI- sowie optischen S/PDIF bzw. Toslink-Anschluss ausgegeben. In diesem Modus wird die Weiterleitung von CEC Signalen nicht unterstützt. Im Modus "S/PDIF" wird das ARC Signal vom S/PDIF Eingang des Receivers an den HDMI- sowie optischen S/PDIF bzw. Toslink-Anschluss geleitet und dort ausgegeben. Da hierbei nicht die CEC Leitung des Displaygerätes belegt wird, steht diese weiterhin für CEC Pass-Through Anwendungen zur Verfügung. Im "Pass" oder auch Pass-Through Modus wird das eigentliche ARC Signal neben CEC direkt vom HDMI Ausgangsport des Receivers an den HDMI- sowie optischen S/PDIF bzw. Toslink-Anschluss des Transmitters weitergeleitet und kann dann von einem ARC-fähigen Audiogerät verwendet werden.
Stromversorgung und Steuerung
Das System unterstützt die bidirektionale PoC bzw. PoH Stromversorgung. Dies bedeutet, dass nur eines der beiden Geräte mittels des enthaltenen Netzteils mit Strom versorgt werden muss, damit das jeweils andere Geräte via HDBaseT Cat-Verbindung ebenfalls mit Strom versorgt wird. Dies spart Netzteile und schafft Ordnung, dank weniger Verkabelung an einem der beiden Einsatzorte. Die bidirektionale Weiterleitung (Pass-Through) von 1G Ethernet Signalen ermöglicht eine einfache Ethernetanbindung am Remote-Standort ohne ein weiteres Cat Kabel verlegen zu müssen. Beide Geräte verfügen sowohl über einen IR Eingang, als auch über einen IR Ausgang mit je zwei 3.5mm Klinke Buchsen. Dies bedeutet, dass das verbundene Displaygerät von der Seite des Quellgeräts gesteuert werden kann und andersherum. Das System unterstützt auch CEC Steuerdaten via HDMI, die ebenfalls mittels HDBaseT übertragen werden (ausser im ARC "HDMI" Modus). Sowohl Transmitter als auch Receiver verfügen ausserdem über einen 3-pin Phoenix Anschluss zur Steuerung via RS232. Jedes Gerät kann einzeln und lokal gesteuert werden; die RS232 Steuerdaten werden nicht via HDBaseT von einem Gerät an das andere übertragen. Zur Auskopplung des Audiosignals steht ein 3.5mm Klinke Stereo Anschluss am Transmitter zur Verfügung. So kann das Audiosignal vom HDMI-Eingang ganz einfach in ein vorhandenes Audiosystem eingebunden werden. Der 12V Stromanschluss beider Geräte ist mittels Schraubverschluss verriegelbar. An beiden Geräten befinden sich zudem mehrere Status LEDs, anhand derer sich u. a. Betriebszustand, Verbindung, HDCP-Version und Loopout-Status ablesen lassen.
| Allgemein | |
|---|---|
| HDMI Standard: | 2.0 |
| Audio/Video Ausgänge | |
| HDMI Ausgänge: | 2 × |
| Audio/Video Eingänge | |
| HDMI Eingänge: | 1 × |
| Dimensionen | |
| Reichweite: | 100 m |
| Grafikeigenschaften | |
| Max. Auflösung: | 3840 x 2160 (Ultra HD 4K) |
| Kabeleigenschaften | |
| Anschluss Seite A: | HDMI, RJ45, Toslink |
| Anschluss Seite B: | 3.5 mm Klinke, HDMI, RJ45, Toslink |
| Schnittstellen | |
| Schnittstellen: | IR IN, USB, USB Typ B |
| Übertragungsart: | HDBaseT |
